Brückentypus:
- Fußgängerbrücke als Stahlkonstruktion
Lage des Bauwerks:
- Wasserstraßenkreuz Rhein-Herne-Kanal / Emscher in Castrop-Rauxel
Eckdaten des Bauwerks:
- Fußgängerbrücke
- In Grundriss und Aufriss gekrümmter Mehrfeldträger
- Gesamtlänge ca. 410m
- Reine Stahlkonstruktion mit über die Bauwerkslänge stetig veränderlichem Querschnitt
- Hauptfeld über sog. „Zügelgurte“ elastisch gestützt
- Stahlgüten mindestens S420
- Mischung aus Flach- und Tiefgründungen
- Integrale Konstruktion
Beschreibung der Baumaßnahmen:
- Neubau des Bauwerks
Erbrachte Leistungen:
Zeitraum: seit 2019
- statisch-konstruktive Prüfung der Entwurfs-, Ausführungs- und Werkstatt-Planung der Überbauten und Unterbauten einschließlich aller Bauzustände und allen notwendigen Baubehelfen
- Bauzustandsbesichtigungen
Behandelte Themen:
- Tragfähigkeits-, Gebrauchstauglichkeitsnachweise im Stahlbau
- Schwingungsanfälligkeit infolge Fußgängerverkehr und Windeinwirkungen
- Statische Windansätze gemäß Norm nicht anwendbar
- Vollständig integrale Konstruktion ohne Lager und Übergangskonstruktionen
- Signifikante Empfindlichkeit des Bauwerks gegenüber unterschiedlicher Gründungssteifigkeiten

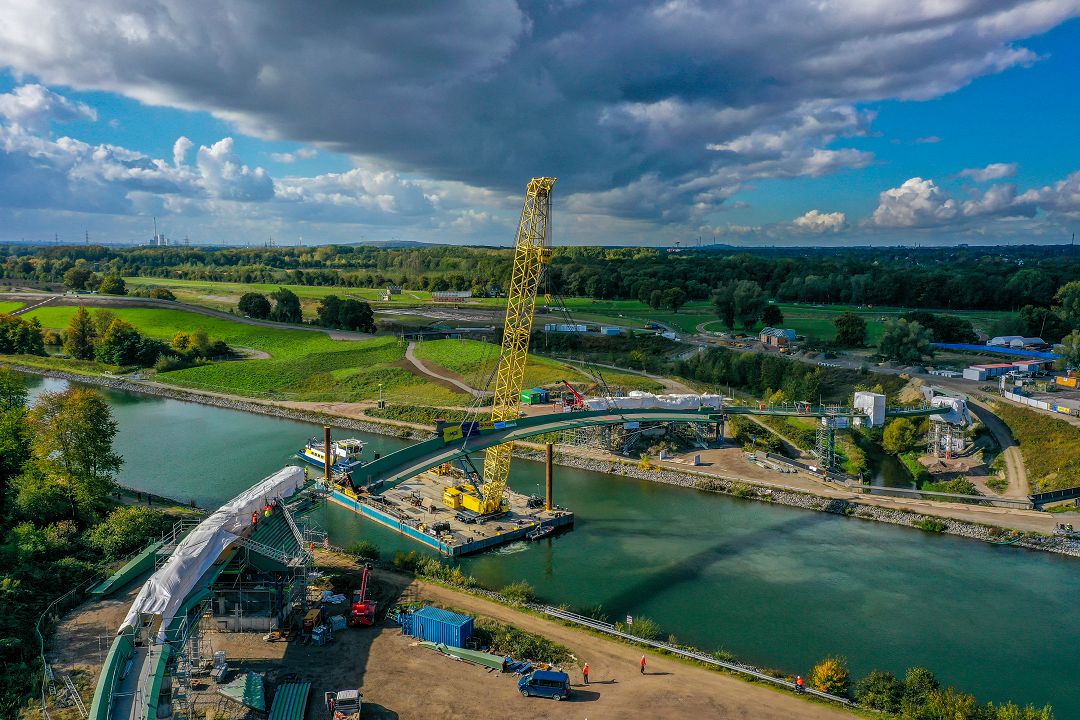

Einschwimmen des Mittelstücks über dem R-H-Kanal
Zügelgurtmontage
