Brückentypus:
- Straßenbrücke
- Stahlbogenbrücke mit orthotroper Fahrbahnplatte
Lage des Bauwerks:
- Überführung der Manfred-von-Richthofen Straße über den DEK in Münster
Eckdaten des bauwerks:
- Stahlfachwerkbrücke mit orthotroper Fahrbahnplatte
- Stützweite ca. 63,75m
- Fahrbahnbreite: ca. 6 m, Gesamtbreite ca. 12 m
- Ober- und Untergurt der Fachwerkbrücke als geschweißte Stahlkästen
- Diagonalen der Fachwerkbrücke als Doppelstäbe aus Stahlrundrohren
- Konstruktionsgewicht ca. 500 Tonnen Baustahl, 660 m³ Beton
Beschreibung der Baumaßnahmen:
- Ersatzneubau des Bauwerkes
Erbrachte leistungen:
Zeitraum: 2016 bis 2018
- statisch-konstruktive Prüfung der Rückbau-/ Abbruchstatik der Bestandsbrücke
- statisch-konstruktive Prüfung der Ausführungs- und Werkstattplanung einschließlich aller Bauzustände und allen notwendigen Baubehelfen (Überbau und Unterbauten)
- Bauzustandsbesichtigungen für die Baubehelfe
Behandelte Themen:
- Tragfähigkeits-, Gebrauchstauglichkeits- und Ermüdungsnachweise im Stahlbau
- Einschwimmen und Einheben über Wasserweg
- Fußgänger-Behelfsbrücke über den DEK
- Rückbau des Bestandbauwerks als vorgespannte Verbundkonstruktion

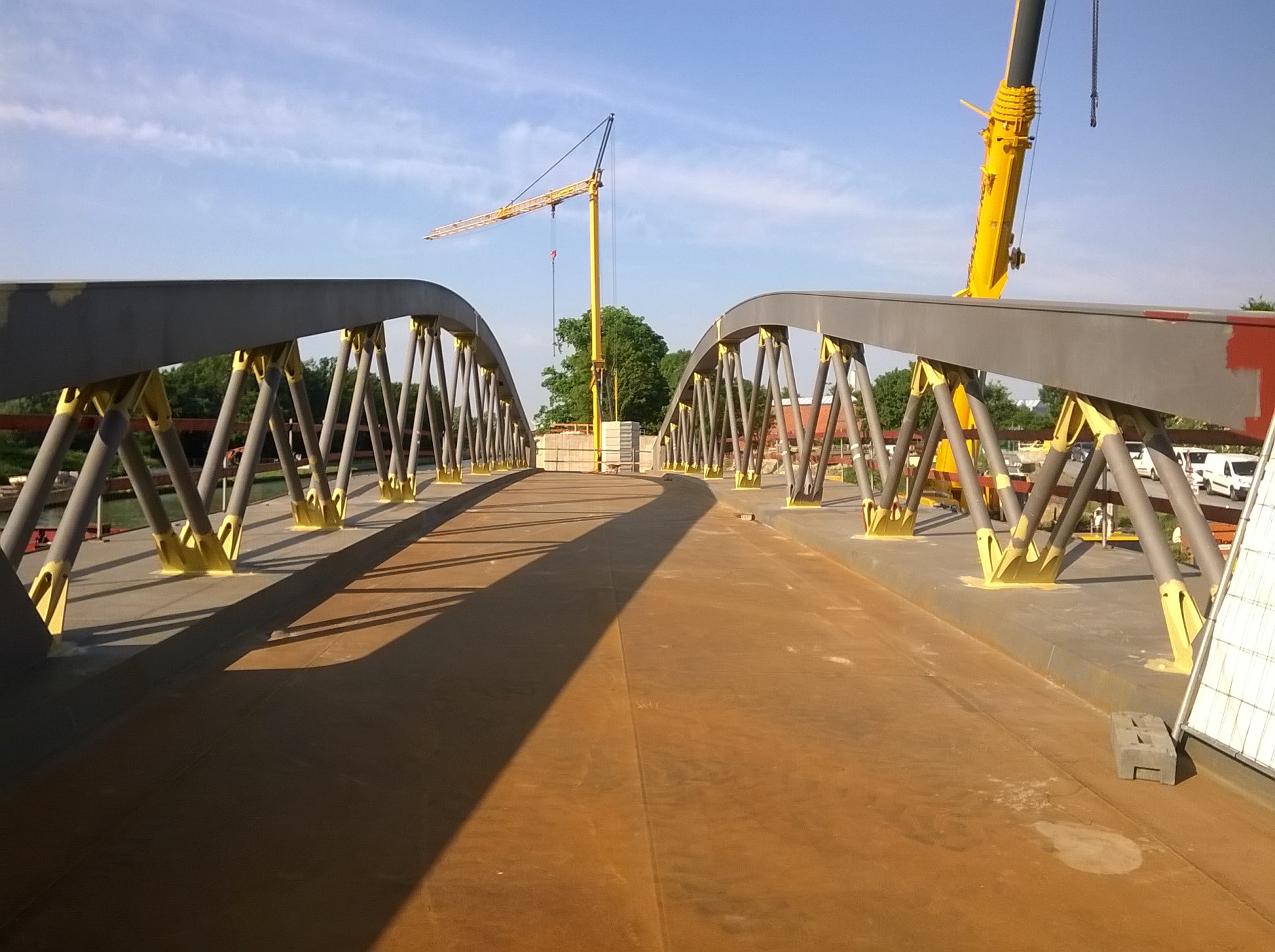

Überbau des Ersatzneubaus während der Bauphase

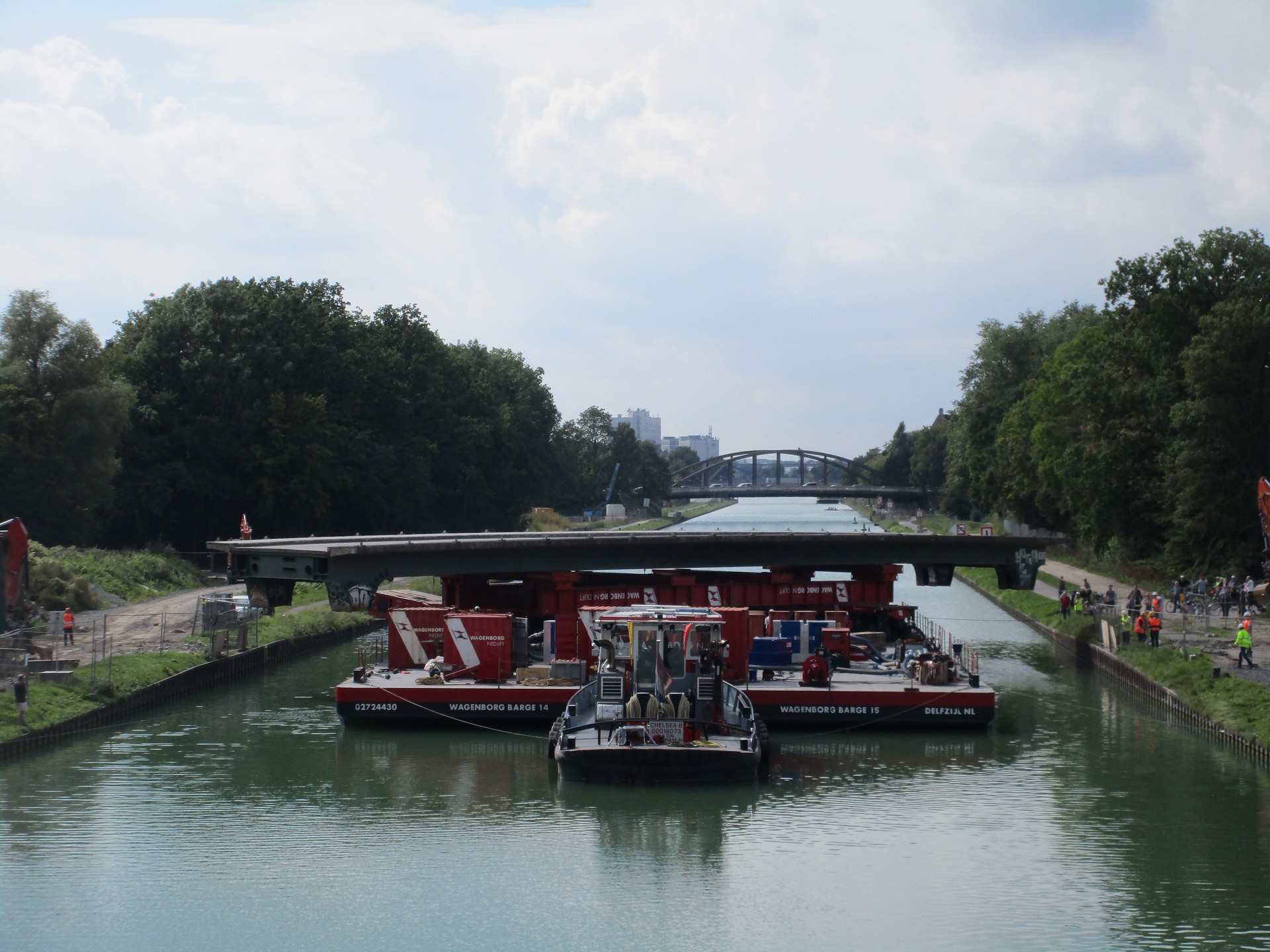

Ausschwimmen des Fahrbahnmittelstücks der Bestandsbrücke
