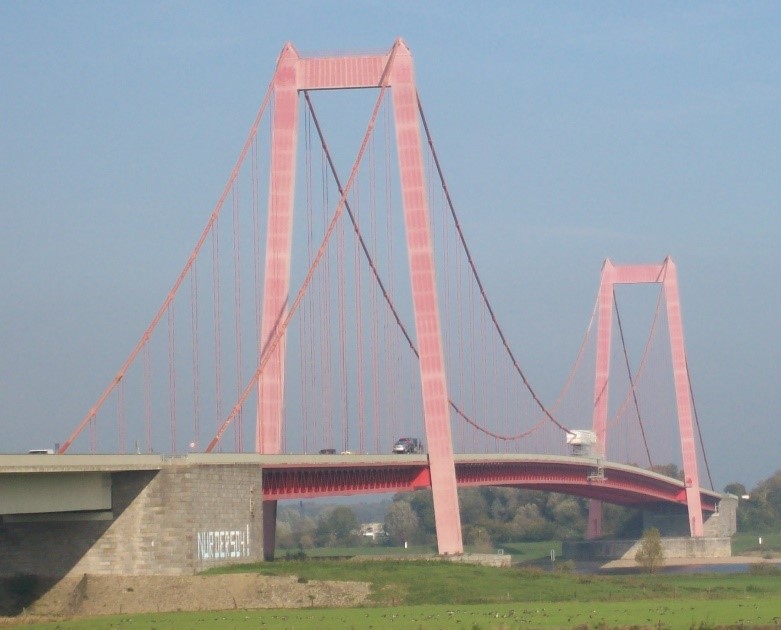

Rheinbrücke Emmerich

Brückentypus:

• Straßenbrücke
• „Echte“, erdverankerte Hängebrücke

Lage des Bauwerks:

• Im Zuge der B220, zw. Kleve und Emmerich

Eckdaten des Bauwerks:

• Bauzeit 1962 bis 1965
• Stützweiten 151,5m - 500m - 151,5m
• Pylonhöhe 76,7m, Breite 22,5m
• Breite 22,5m, je 2 Fahr- und Mehrzweckspuren
• Hauptträger: zwei Stahlfachwerkträger Höhe 3,75m
• Fahrbahn: orthotrope Stahlfahrbahnplatte mit Sektkelchprofilen

Beschreibung der Baumaßnahmen:

• Ausbau des Hängers 26'

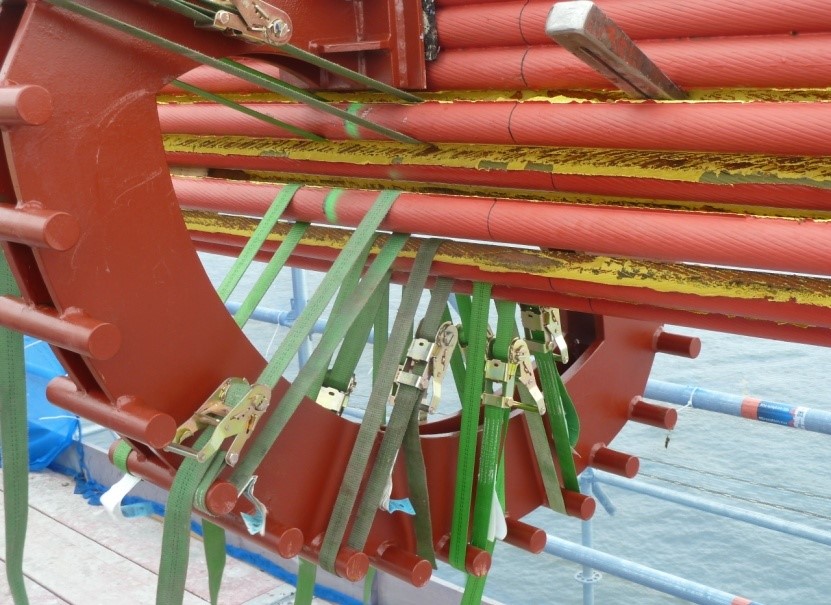

• Herauslösen und Spreizung der einzelnen Einzelsei-le des Tragkabels
• Fixierung der Einzelseile im herausgelösten Zustand
• Inspektion des Tragkabels in Bauwerksmitte
• alle Maßnahmen unter laufendem Verkehr

Erbrachte Leistungen:

Zeitraum 2013 bis 2014

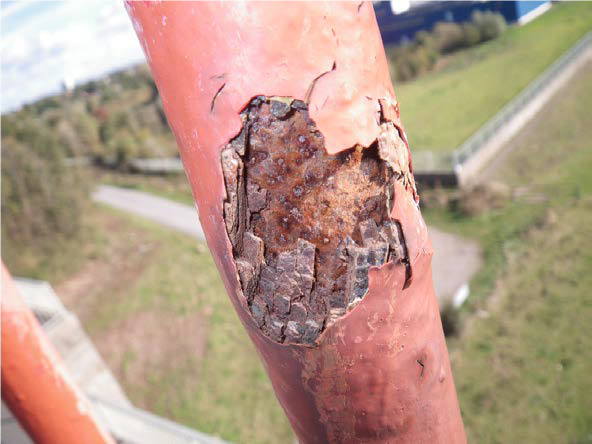

• Gutachten zu korrodierten Hängerseilen (Objektbe-zogene Schadensanalyse) einschl. Bewertung der Tragfähigkeit, Dauerhaftigkeit und Ermüdungssi-cherheit
• Nachrechnung des stählernen Überbaus für Bauzu-stände unter Verkehr mit ausgebautem Hänger H26'
• Ausführungsstatik der Pressenstühle zum Ausbau der Hängerseile
• Ausführungsstatik der Spreizkonstruktionen zur In-spektion des Tragkabels
• Nachrechnungen des Überbaus für die Überfahrt von Schwertransporten unter Berücksichtigung der geschädigten Hänger
• Nachrechnung des Bestands für Lasteinleitung der Gerüstkonstruktionen im Zuge der Instandset-zungsmaßnahmen

Behandelte Themen:

• Statik für Seilkonstruktion
• Abbildung der Bauzustände

Besonderheiten:

• Europaweit 1. Maßnahme für Seilspreizung eines Tragkabels
